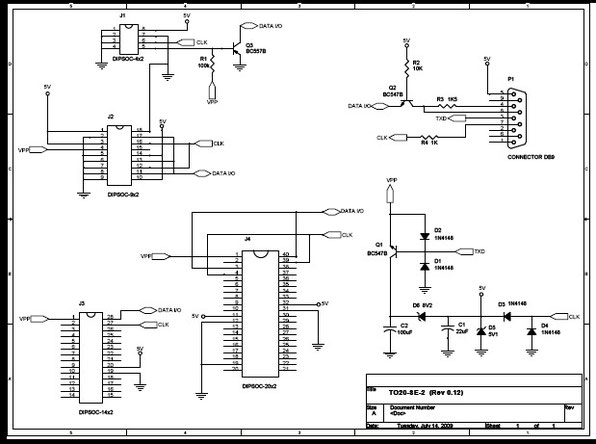

Una pequeñisima ampliacion del conocido y muy sencillo grabador TE20-SE, aparecido en el libro: MICROCONTROLADOR PIC16F84 DESARROLLO DE PROYECTOS  de Enrique Palacios

que nos permite grabar PICs via el puerto serial, de las series 12Fxxxx, 16Fxxxx y 18Fxxxx, de 8, 18, 28 y 40 pines.

El programador por defecto es el WinPIC800, solo hay que configurarlo como un grabador JMD.

Lista de Componentes TE20-SE-2:
==============================

C1                      =  22uF/16V
C2                      =  100uF/16V
D1,D2,D3,D4      =  1N4148
D5                      =  ZERNER 5V1 1/2W
D6                      =  ZERNER 8V2 1/2W
J1                       =  ZOCALO 8 PINES
J2                       =  ZOCALO 18 PINES
J3                       =  ZOCALO 28 PINES
J4                       =  ZOCALO 40 PINES
P1                      =  CONECTOR DB9 HEMBRA
Q1,Q2                =  BC547
Q3                      =  BC557
R1                      =  100K
R2                      =  10K
R3                      =  1K5
R4                      =  1K

Descargar Archivos : Grabador TE20-SE-2.rar
